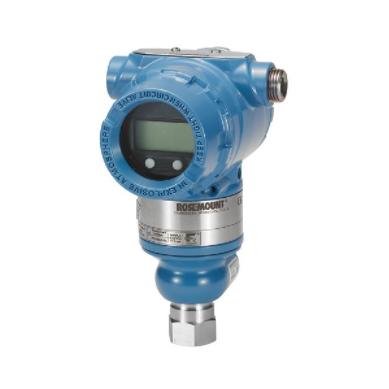

罗斯蒙特3051T型压力变送器
产品描述：
罗斯蒙特的3051T型变送器集传感器、电子与单隔离膜片设计于一体，实现表压测量的校验量程从0.3到10000psi 。3051T型压力变送器工作原理：工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器的传感膜片上。3051压力变送器传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于3051GP压力变送器，大气压如同施加在传感膜片的低压侧一样）。
产品详细
| 产品 |
罗斯蒙特3051T型压力变送器 |
关键字 |
罗斯蒙特3051T型压力变送器 |
介绍
技术参数
总体性能：±0.15%FS
精度：±0.075%FS
表压：校验量程从0.3到10000psi
不锈钢与哈氏合金CR过程隔离膜片
单隔离膜片设计
灌充液：硅油与惰性油
可选DIN与Autoclave相配的过程连接
选型
| 型号 |
变送器类型 |
3051TG
3051TA |
表压变送器
j对压力变送器 |
| 代码 |
|
1
2
3
4
5 |
0-0.3到0-30psig(0-2到0-207kPa)
0-1.5到0-150psig(0-10到0-1034kPa)
0-8到0-800psig(0-55到0-5516kPa)
0-40到0-4000psig(0-276到0-27579kPa)
0-2000到0-10000psig(0-13800到0-68900kPa) |
0-0.3到0-30psig(0-2到0-207kPa)
0-1.5到0-150psig(0-10到0-1034kPa)
0-8到0-800psig(0-55到0-5516kPa)
0-40到0-4000psig(0-276到0-27579kPa)
0-2000到0-10000psig(0-13800到0-68900kPa) |
|
| |
*FF总线及Profibus-PA协议 |
| 代码 |
输出 |
A
M(1) |
4-20mA，带有基于HART协议的数字信号
低功耗，1-5Vdc，带有基于HART协议的数字信号(0.8-3.2Vdc输出，用选项代码C2) |
| 代码 |
过程连接型式 |
2A
2B
2C
2F |
1/4-18NPT阴螺纹
1/2-14NPT阴螺纹
G1/2AA DIN 16288阳螺纹(仅限量程1-4，SST)
锥形和螺纹式，适用于F-250-C型蒸压器Autoclave(包括压盖与筛，仅限量程5SST) |
| 代码 |
|
2(2)
3(3) |
316L SST
316L SST |
哈氏合金C-276
哈氏合金C-276 |
|
| 代码 |
灌充液 |
1
2 |
硅油
惰性液(Fluorinert FC-43) |
| 代码 |
|
A
B
C
D
J
K
L |
铝，聚氨酯涂层
铝，聚氨酯涂层
铝，聚氨酯涂层
铝，聚氨酯涂层
SST
SST
SST |
1/2-14NPT
M20×1.5(CM20)
PG13.5
G1/2
1/2-14NPT
M20×1.5(CM20)
PG13.5 |
|
罗斯蒙特3051TG/TA压力变送器典型型号：
3051TG1A2B21AB4K5M5
3051TG2A2B21AB4E5M5
3051TG2A2B21AB4M5
3051TG3A2B21AB4K5M5
3051TG4A2B21AB4K5M5
3051TA1A2B21AB4K5M5
3051TA2A2B21AB4M5
3051TA2A2B21AB4M5
